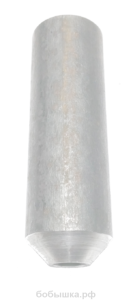

Тех.описание бобышек по ОСТ 26.260.460-99***. ОСТ 26.260.460-99 устанавливает конструкцию, размеры и общие технические требования на бобышки, пробки и прокладки, применяемые в сосудах, аппаратах и на трубопроводах для нефтеперерабатывающей, нефтехимической, нефтяной и газовой промышленности на условное давление Ру 16 МПа.

Бобышки по ОСТ 26.260.460-99 по конструкции и размерам предусматриваются трех типов:

Тип 1 – для сосудов и аппаратов с толщиной стенки корпуса до 60мм, который имеет четыре исполнения:

Исполнение 1 – с метрической резьбой (рис.1,3 ; таблица 1);

Тип 1 Рис.1

Тип 1 Рис.1

Исп.1 Рис.3

Исп.1 Рис.3

Бобышки БП1-1 ОСТ26.260.460-99

Dy d D D1 d1 l L
50 100 160
Масса, кг
10 М12х1,5 30 26 10,43





50		 0,24 0,48 -
15 М18х1,5

40
32		 16,43 0,40 0,81 1,29
М18х2,0 15,90 0,40 0,81 1,29
М20х1,5 18,43 0,38 0,76 1,22
20 М27х1,5

50		 37 25,43 0,56 1,12 1,80
М27х2,0 24,90 0,56 1,12 1,80
25 М30х1,5 44 28,43 0,51 1,02 1,64
М33х2,0 30,90 0,47 0,97 1,52
32 М39х3,0 60 53 35,85 0,71 1,42 2,27

Исполнение 2 – с трубной цилиндрической резьбой (рис.1,4 ; таблица 2);

Тип 1 Рис.1

Тип 1 Рис.1

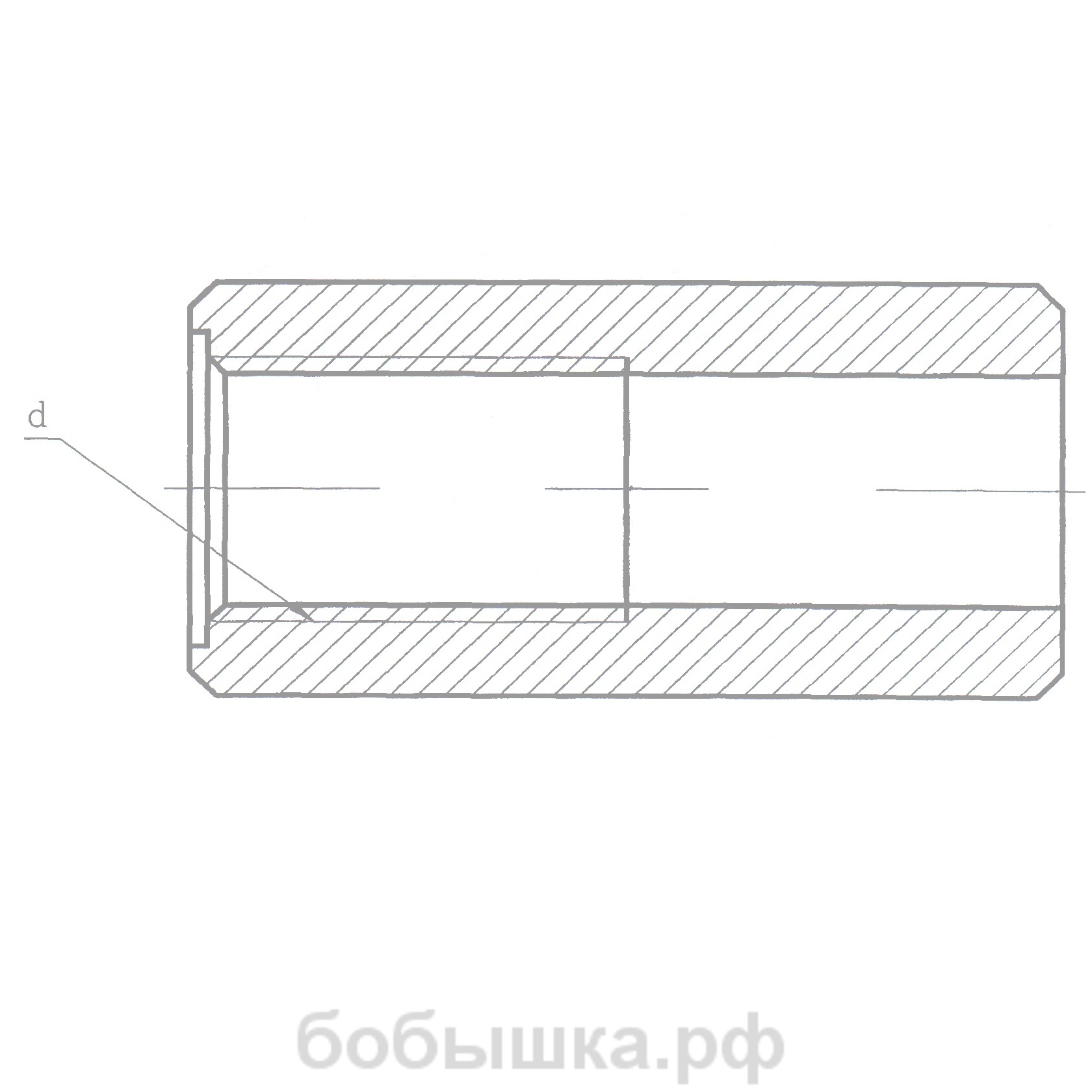

Тип 1 Исп.2 Рис.4

Тип 1 Исп.2 Рис.4

Бобышки БП1-2 ОСТ26.260.460-99

Dy d D D1 d1 l L










50		 50 100 160
Масса, кг
10 G3/8" 30 26 15,00 0,21 0,42 -
15 G1/2" 40 32 18,68 0,38 0,76 1,22
20 G3/4" 50 37 24,17 0,59 1,20 1,90
25 G1" 44 30,34 0,49 0,99 1,58
32 G1 1/4" 60 53 39,00 0,64 1,28 2,05
40 G1 1/2" 70 63 44,90 0,90 1,88 2,84
50 G2" 80 73 56,70 0,97 1,95 3,11

Исполнение 3 – с трубной конической резьбой (рис.1,5 ; таблица 3);

Тип 1 Рис.1

Тип 1 Рис.1

Тип 1 Исп.3 Рис.5

Тип 1 Исп.3 Рис.5

Бобышки БП1-3 ОСТ26.260.460-99

Dy d D D1 d1 l L
50 100 160
Масса, кг
8 Rc 1/4" 30 23 10,80 20 0,24 0,49 -
10 Rc 3/8" 26 14,30 24 0,22 0,43 -
15 Rc 1/2" 40 32 17,90 29 0,39 0,78 1,26
20 Rc 3/4" 50 37 23,25 31 0,61 1,22 1,45
25 Rc 1" 44 29,35 37 0,49 0,99 1,58
40 Rc 1 1/2" 70 63 43,70 42 0,91 1,83 2,92
50 Rc 2" 80 73 55,25 44 1,04 2,08 3,32

Исполнение 4 – с метрической резьбой, со скосом под приварку (рис.1,6 ; таблица 4).

Тип 1 Рис.1

Тип 1 Рис.1

Тип 1 Исп.4 Рис.6

Тип 1 Исп.4 Рис.6

Бобышки БС1-4 ОСТ26.260.460-99

Dy d D D1 d1 l L Масса, кг
αº
45 60 45 60
10 М12х1,5 30 26 10,43 28 120 145 0,53 0,61

15		 М18х1,5
40

32		 16,43 0,85 0,96
М18х2,0 15,90 28 120 145 0,88 0,99
М20х1,5 18,43 0,86 0,98
20 М27х1,5 50 37 25,43 35 130 155 1,27 1,42
М27х2,0 24,90 1,30 1,45
25 М30х1,5 50 44 28,43
35
130
155		 1,15 1,29
М33х2,0 30,90 1,07 1,18
32 М39х3,0 60 53 35,85 1,56 1,49

Тип 2 – для сосудов и аппаратов с толщиной стенки корпуса свыше 60мм, который имеет три исполнения:

Исполнение 1 – с метрической резьбой (рис.2,3 ; таблица 5);

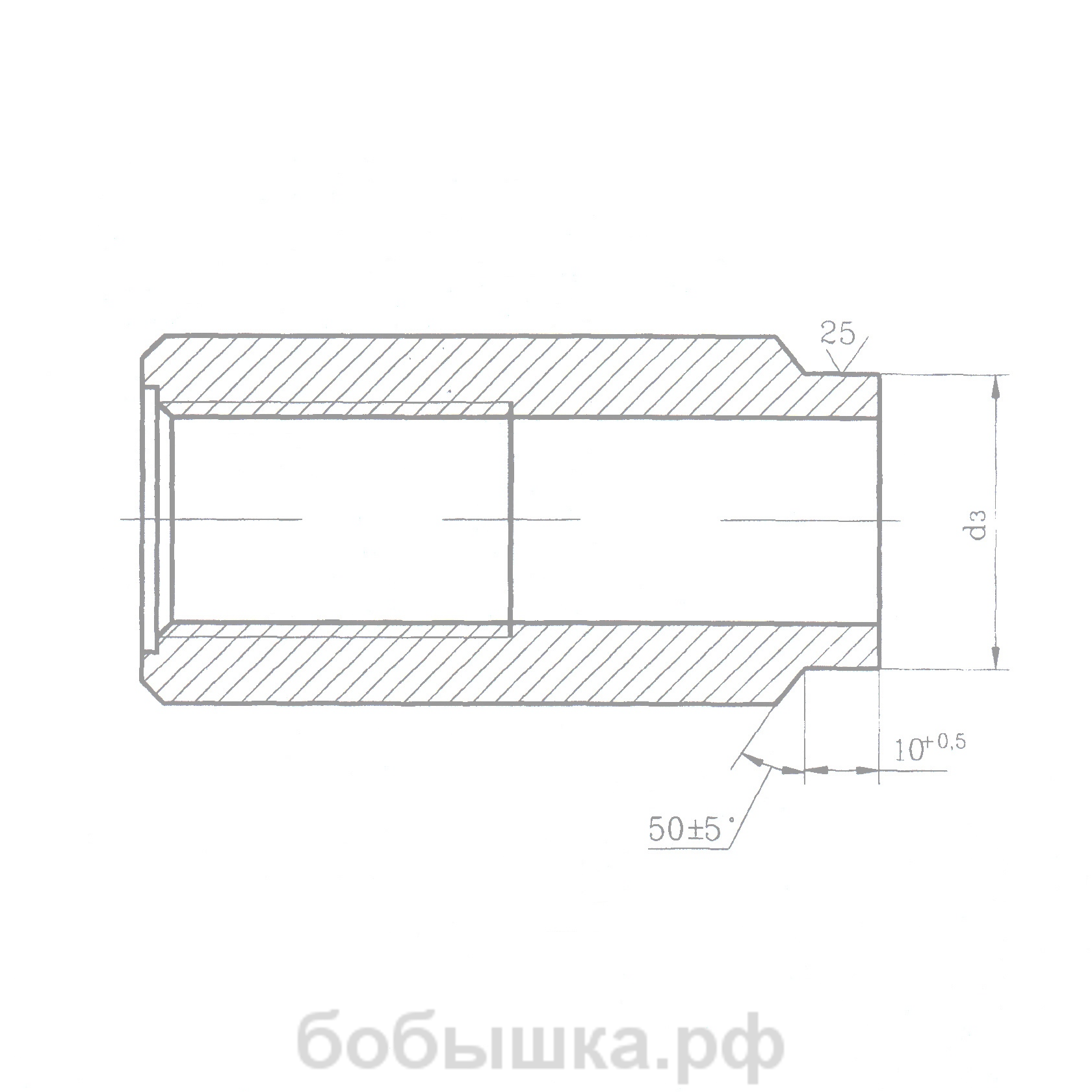

Тип 2 Рис.2

Тип 2 Рис.2

Тип 2 Исп.1 Рис.3

Тип 2 Исп.1 Рис.3

Бобышки БП2-1 ОСТ26.260.460-99

Dy d D D1 d1 d3 l L
50 100
Масса, кг
10 М12х1,5 30 26 10,43 16,50






50		 0,24 0,48

15		 М18х1,5
40
32		 16,43 22,50 0,31 0,72
М18х2,0 15,90
М20х1,5 18,43 24,50 0,29 0,68
20 М27х1,5 50 37 25,43 31,50 0,42 0,98
М27х2,0 24,90 31,00
25 М30х1,5 50 44 28,43 37,00 0,43 0,94
М33х2,0 30,90 0,36 0,85
32 М39х3,0 60 53 35,85 42,00 0,53 1,24

Исполнение 2 – с трубной цилиндрической резьбой (рис.2,4 ; таблица 6);

Тип 2 Рис.2

Тип 2 Рис.2

Тип 2 Исп.2 Рис.4

Тип 2 Исп.2 Рис.4

Бобышки БП2-2 ОСТ26.260.460-99

Dy d D D1 d1 l L
50 100
Масса, кг
10 G3/8" 30 26 15,00





50		 0,17 0,38
15 G1/2" 40 32 18,68 0,30 0,68
20 G3/4" 50 37 24,17 0,42 1,03
25 G1" 44 30,34 0,35 0,85
32 G1 1/4" 60 53 39,00 0,46 1,10
40 G1 1/2" 70 63 44,90 0,64 1,55
50 G2" 80 73 56,70 0,68 1,66

Исполнение 3 – с трубной конической резьбой (рис.2,5 ; таблица 7).

Тип 2 Исп.3 Рис.2

Тип 2 Исп.3 Рис.2

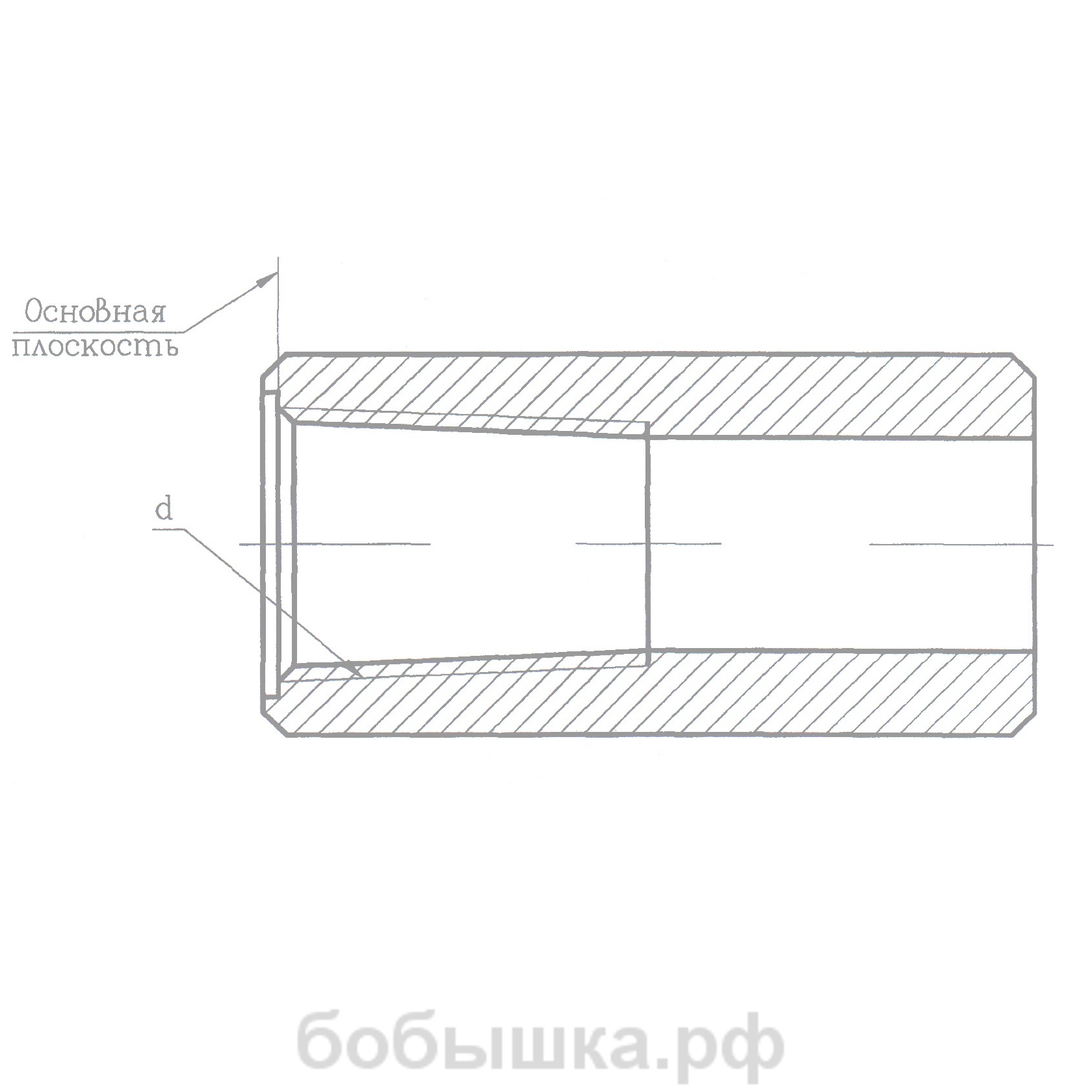

Тип 2 Исп.3 Рис.5

Тип 2 Исп.3 Рис.5

Бобышки БП2-3 ОСТ26.260.460-99

Dy d D D1 d1 d3 l L
50 100
Масса, кг
8 Rc 1/4" 30 23 10,80 17,00 20 0,22 0,47
10 Rc 3/8" 26 14,30 20,50 24 0,20 0,41
15 Rc 1/2" 40 32 17,90 24,00 29 0,37 0,76
20 Rc 3/4" 50 37 23,25 29,50 31 0,58 1,19
25 Rc 1" 44 29,35 35,50 37 0,46 0,95
40 Rc 1 1/2" 70 63 43,70 50,00 42 0,86 1,78
50 Rc 2" 80 73 55,25 61,50 44 0,98 2,02

Тип 3 – бобышка специальная под пробку, для заглушки резьбовых отверстий в устройствах для установки приборов на сосудах и аппаратах (рис.7).

Тех.описание бобышек по ОСТ 26.260.460-99***Тип 3 Рис.7

Тип 3 Рис.7

Пробки по ОСТ 26.260.460-99 по конструкции и размерам предусматриваются пяти исполнений:

Исполнение 1 – с метрической резьбой (рис.8 ; таблица 8);

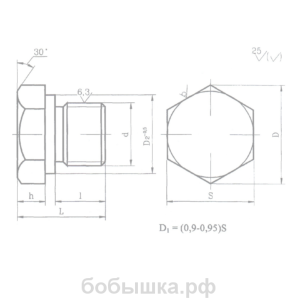

Пробка Исп.1 Рис.8

Пробка Исп.1 Рис.8

Пробки П1 ОСТ26.260.460-99

Dy d D D2 L l h Размер "под ключ" Пред. отклон. Масса, кг
10 М12х1,5 29,9 25



30



16		 8 27 -0,52 0,06


15		 М18х1,5

35,0

31

10

32




-1,00

0,13
М18х2,0
М20х1,5

20		 М27х1,5
39,6
35
36
20
12
36
0,22
М27х2,0

25		 М30х1,5
50,9
43
44
25
15
46		 0,40
М33х2,0 0,42
32 М39х3,0 60,8 52 52 30 17 55 -1,20 0,69

Исполнение 2 – с трубной цилиндрической резьбой (рис.8 ; таблица 9);

Пробка Исп.2 Рис.8

Пробка Исп.2 Рис.8

Пробки П2 ОСТ26.260.460-99

Dy d D D2 L l h Размер "под ключ" Пред. отклон. Масса, кг
10 G3/8" 29,9 25
30
16		 8 27 -0,52 0,07
15 G1/2" 35,0 31 10 32

-1,00		 0,13
20 G3/4" 39,6 35 36 20 12 36 0,22
25 G1" 50,9 43 44 25 15 46 0,43
32G1 1/4" 60,8 52 52 30 17 55

-1,20		 0,74
40G1 1/2" 72,1 62 54 33 65 1,04
50 G2" 83,4 72 58 35 19 75 1,60

Исполнение 3 – с трубной конической резьбой (рис.9 ; таблица 10);

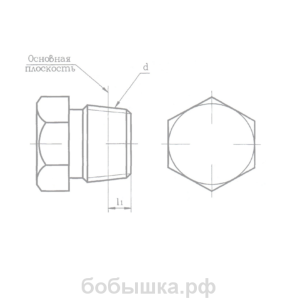

Пробка Исп.3 Рис.9

Пробка Исп.3 Рис.9
